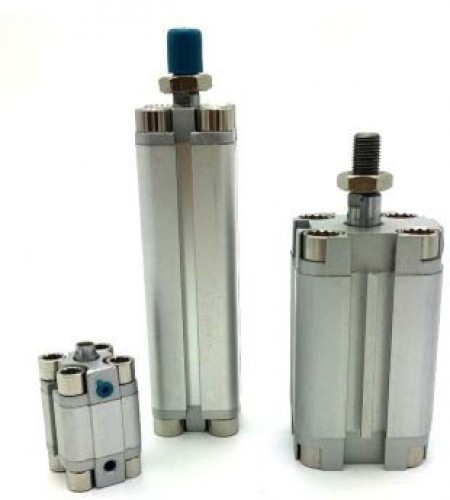

Cilindro Pneumático , modelo Compacto ADN,ADVU E SDA, Diâmetros disponíveis de 12, 16, 20, 25, 32, 40, 50, 63 e 80mm
1.Standard ADVU Cilindro Compacto
2.Equivalent
3. tamanho do furo (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100mm
Padrão ADVU Cilindro Compacto
Características:
1. Série compacto ADVU cilindro.
2. equivalente a Série ADVU cilindro compacto, com a mesma aparência.
3. o design compacto.
4. tamanho do furo (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100.
5. dupla ação, Simples/Dupla haste
6. ação simples, Única haste, retorno da Mola/estender.
7.Rubber bumper é padrão.
8.Built-in ímã é opcional.
9. kits de cilindros, barril, pistão está disponível.
Tamanho do furo (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
Fluido | Ar | ||||||||||
Ação | ADVU | Dupla ação, Simples/Dupla haste | |||||||||
AEVU/AEVUZ | Simples ação, haste Simples, retorno da Mola/extend | ||||||||||
Pressão mínima de funcionamento | Duplo Efeito | 0.12 MPa | 0.1 MPa | 0.08 MPa | 0.06 MPa | ||||||
Simples Efeito | 0.15 MPa | 0.13 MPa | 0.1 MPa | 0.08 MPa | 0.06 MPa | ||||||
Pressão máxima de funcionamento | 1.0 MPa | ||||||||||
À prova de pressão | 1.5 MPa | ||||||||||
Ambient e temperatura do fluido | -20 para 80 °C (Sem congelação) | ||||||||||
Almofada | Amortecedor de borracha | ||||||||||
Lubrificação | Não-lubrificante | ||||||||||
Diâmetro da haste do pistão. | 6mm | 8mm | 10mm | 12mm | 16mm | 20mm | 25mm | ||||
Extremidade da haste de rosca | Rosca fêmea | M3x0.5 | M4x0.7 | M5x0.8 | M6x1.0 | M8x1.25 | M10x1.25 | M12x1.25 | |||
Rosca macho | M6x1.0 | M8x1.25 | M10x1.25 | M12x1.25 | M16X1.5 | M20x1.5 | |||||
Tamanho da porta | M5x0.8 | 1/8 | 1/4 |
Código de encomenda
1. modelo | 2.Bore tamanho | 3. acidente vascular cerebral | 4. curso ajustável | 5. ímã | 6. tipo haste | 7. tipo de rosca [Note1] |
SDA: cilindro Compacto (Dupla ação) | 12 16 20 25 32 40 50 63 80 100 | Sem este código | Em branco: Sem ímã
S: Com ímã | Em branco: rosca Fêmea
B: rosca Macho | Em branco: PT G: G T: NPT | |
SSA: cilindro Compacto (ação Simples-push) | 12 16 20 25 32 40 50 63 | |||||
STA: cilindro Compacto (ação Simples-pull | ||||||
SDAD: cilindro Compacto (haste Dupla) | 12 16 20 25 32 40 50 63 80 100 | |||||
SDAJ: cilindro Compacto (curso Ajustável) | 10 20 30 40 50 75 100 |
Especificação
Tamanho do furo (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
Tipo de ação | Duplo efeito | ||||||||||
Único acting_Push tipo, Único tipo acting_Pull | – | ||||||||||
Fluido | Ar (a ser filtrado por 40 hum elemento filtrante) | ||||||||||
Pressão de operação | Duplo efeito | 0.15 ~ 1.0MPa(22-~ 145psi)(1.5 ~ 10.0bar) | |||||||||
Simples efeito | 0.2 ~ 1.0MPa(28-~ 145psi)(2.0 ~ 10.0bar) | ||||||||||
À prova de pressão | 1. 5MPA(215psi)(15bar) | ||||||||||
Temperatura | -20 ℃ ~ 70 ℃ | ||||||||||
Faixa de velocidade | Duplo efeito: 30 ~ 500 mm/s Único agindo: 50 ~ 500 mm/s | ||||||||||
Tolerância do curso | Stroke≤ 100 Stroke>100 | ||||||||||
Tipo almofada | Bumper | ||||||||||
Tamanho da porta [Nota 1] | M5 * 0.8 | 1/8″ | 1/4″ | 3/8″ |
Tamanho do furo (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
Modo de atuação | Ação dupla | |||||||||
Mídia de trabalho | Ar limpo | |||||||||
Pressão de trabalho | 0.1 0.0,9mpa (kg/cm) | |||||||||
Pressão à prova | 1,35mpa (13. 5kgf/cm) | |||||||||
Temperatura de trabalho | -5 70 70 ℃ | |||||||||
Modo de buffer | Com | |||||||||
Tamanho do porto | M5 | 1/8 | 1/4 | 3/8 | ||||||
Material do corpo | Liga de alumínio |
Tamanho do furo (mm) | Tipo padrão | Tipo ímã | d | B1 | e | f | g | K1 | l | N1 | o | ||
Um | c | Um | c | ||||||||||
12 | 22 | 17 | 32 | 27 | / | 5 | 6 | 4 | 1 | M3 * 0.5 | 10.2 | 6.3 | M5 * 0.8 |
16 | 24 | 18.5 | 34 | 28.5 | / | 5.5 | 6 | 4 | 1.5 | M3 * 0.5 | 11 | 7.3 | M5 * 0.8 |
20 | 25 | 19.5 | 35 | 29.5 | 36 | 5.5 | 8 | 4 | 1.5 | M4 * 0.7 | 16 | 7.5 | M5 * 0.8 |
25 | 27 | 21 | 37 | 31 | 42 | 6 | 10 | 4 | 2 | M5 * 0.8 | 17 | 8 | M5 * 0.8 |
32 | 31.5 | 24.5 | 41.5 | 34.5 | 50 | 7 | 12 | 4 | 3 | M6 * 1 | 22 | 9 | G1/8 |
40 | 33 | 26 | 43 | 36 | 58.5 | 7 | 12 | 4 | 3 | M8 * 1.25 | 28 | 10 | G1/8 |
50 | 37 | 28 | 47 | 38 | 71.5 | 9 | 15 | 5 | 4 | M10 * 1.5 | 38 | 10.5 | G1/4 |
63 | 41 | 32 | 51 | 42 | 84.5 | 9 | 15 | 5 | 4 | M10 * 1.5 | 40 | 11.8 | G1/4 |
80 | 52 | 41 | 62 | 51 | 104 | 11 | 20 | 7 | 4 | M14 * 1.5 | 45 | 13.5 | G3/8 |
100 | 53 | 51 | 73 | 61 | 124 | 12 | 20 | 7 | 5 | M14 * 1.5 | 55 | 17 | G3/8 |
Tamanho do furo (mm) | P1 |
12 | Lado duplo: 6.5 threadm5 * 0.8 através do furo 4.2 |
16 | Lado duplo: 6.5 threadm5 * 0.8 através do furo 4.2 |
20 | Lado duplo: 6.5 threadm5 * 0.8 através do furo 4.2 |
25 | Lado duplo: 8.2 rosqueamento 6*1.0 através do furo 4.6 |
32 | Lado duplo: 8.2 rosqueamento 6*1.0 através do furo 4.6 |
40 | Lado duplo: 10 rosca m6 * 1.25 através do furo 6.5 |
50 | Lado duplo: 11 rosca m6 * 1.25 através do furo 6.5 |
63 | Lado duplo: 11 rosca m8 * 1.25 através do furo 6.5 |
80 | Lado duplo: 14 rosqueamento * 1.75 através do furo e: 9.2 |
100 | Lado duplo: 17.5 rosca m14 * 12 através do furo 11.3 |
Tamanho do furo (mm) | P3 | r | s | T1 | v | w | x | y |
12 | 12 | 4.5 | / | 16.2 | 6 | 5 | / | / |
16 | 12 | 4.5 | / | 19.8 | 6 | 5 | / | / |
20 | 14 | 4.5 | 2 | 24 | 8 | 6 | 11.3 | 10 |
25 | 15 | 5.5 | 2 | 28 | 10 | 8 | 12 | 10 |
32 | 16 | 5.5 | 6 | 34 | 12 | 10 | 18.3 | 15 |
40 | 20 | 7.5 | 6.5 | 40 | 16 | 15 | 21.3 | 16 |
50 | 25 | 8.5 | 9.5 | 48 | 20 | 17 | 30 | 20 |
63 | 25 | 8.5 | 9.5 | 60 | 20 | 17 | 28.7 | 20 |
80 | 25 | 10.5 | 10 | 74 | 25 | 22 | 36 | 26 |
100 | 30 | 13 | 10 | 90 | 25 | 22 | 35 | 26 |
