CAIXA LIGAÇÃO (DIN 43650) ISO 4400

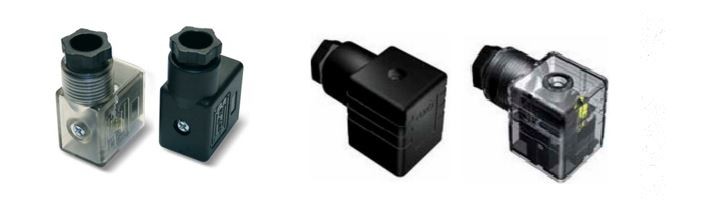

Conector elétrico (DIN 43650) ISO 4400

Conector padrão de tamanho 30 (18mm) com tampa removível, construído em poliamida com fibra de vidro (PA = FV), grau de proteção IP 65, é utilizado em todas as válvulas construídas sobre a norma ISO 4401.

Informações gerais:

Temperatura ambiente:

Versão Standard (conector preto): -20 a 100ºC

Versão com LED/Retificador: -20 a 60ºC

Grau de proteção de acordo com a DIN 40050: IP65

Máxima corrente de operação:

Versão Standard (conector preto): 16A

Versão com LED/Retificador: 1 ou 3A

Corrente consumida pelo LED: Aproximadamente 10mA

Número de terminais: 2 + terra

Entrada para cabo: CM 10

Diâmetro do cabo:

Versão Standard (conector preto): 6 a 10 mm

Versão com LED/Retificador: 6 a 10 mm

Conectores: Por parafuso e flanges

Capacidade Máx. de aperto: 1,5 mm2

Circuito elétrico para conector Standard:

Circuito elétrico para conector com LED:
